Line Follower - sekcja zasilania

Koncepcja

Sekcja zasilania została zaprojektowana jako rozwiązanie uniwersalne które może zostać zbudowane na trzy sposoby:

• zbudowana na płycie głównej poprzez wlutowanie elementów, zasilacz oparty na układzie LM22678
• wykorzystanie gotowych płytek zassilaczy DC-DC zakupionych np. AliExpress w dwóch rozmiarach (21.6x43.5) lub (11.2x17.5)
• zaprojektowanie własnego rozwiązania zasilającego na płytkach o rozmiarach (21.6x43.5) lub (11.2x17.5) i instalacja zamiast gotowych modułów

Zalety osoby początkujące mogą wlutować gotowe rozwiązania, osoby z większą wiedzą mogą zbudować układ zasilający oparty na układzie LM22678 który daje do dyspozycji ponad 6A (możemy zastosować mocnisze silniki dodać więcej czujników różnego typu), osoby bardziej zawansowane lub chcący przetestować inne rozwiązania mogą je zbudować na płytkach i zastosować zamiast gotowych modułów.

Budowa zasilania opartego na układzie LM22678

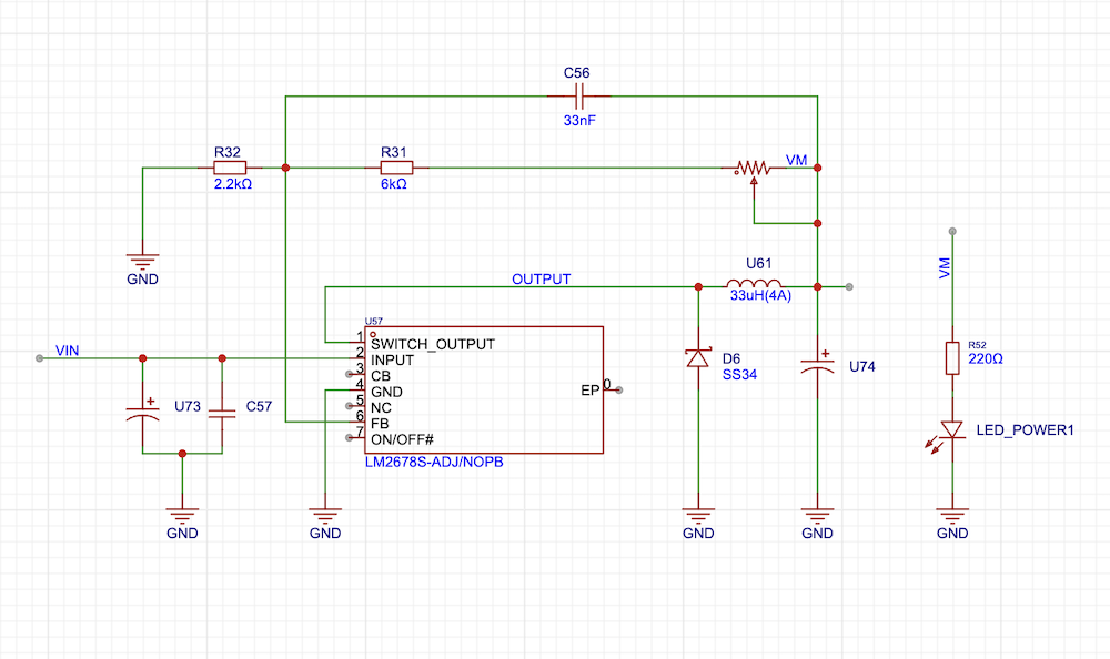

Na samym początku możemy pobrać notę katalogową układu LM22765. Pobierz notę katalogowa LM22678 jak i możemy zapoznać się z schematem układu zasilania.

Budowa zasilania opartego na gotowych układach

https://witchcraftlab.pl/images/blog/post_lf_power/post_lf_power_4.png does not exist

Wady i zalety rozwiązań

Wbudowany zasilacz - cechy

• należy zakupić podzespoły i zlutować układ
• stosunkowo cięzki (w konstrukcji eksperymentalnej nie ma to znaczenia)
• zbyt duży prąd do potrzeb (może być to także zaletą w konstrukcji eksperymentalnej)
• nie można szybko zmieniać zasilacza, naprawa poprzez wylutowanie uszkodzonego elementu

Gotowe zasilacze - cechy

• można szybko wymienić uszkodzony na nowy
• nie zawsze parametry są zgodne z deklaracjami producentów
• łatwośc uruchomienia sekcji zasilania

Pomysły

• dodać możliwość dezaktywacji wbudowanego układu zasilania
